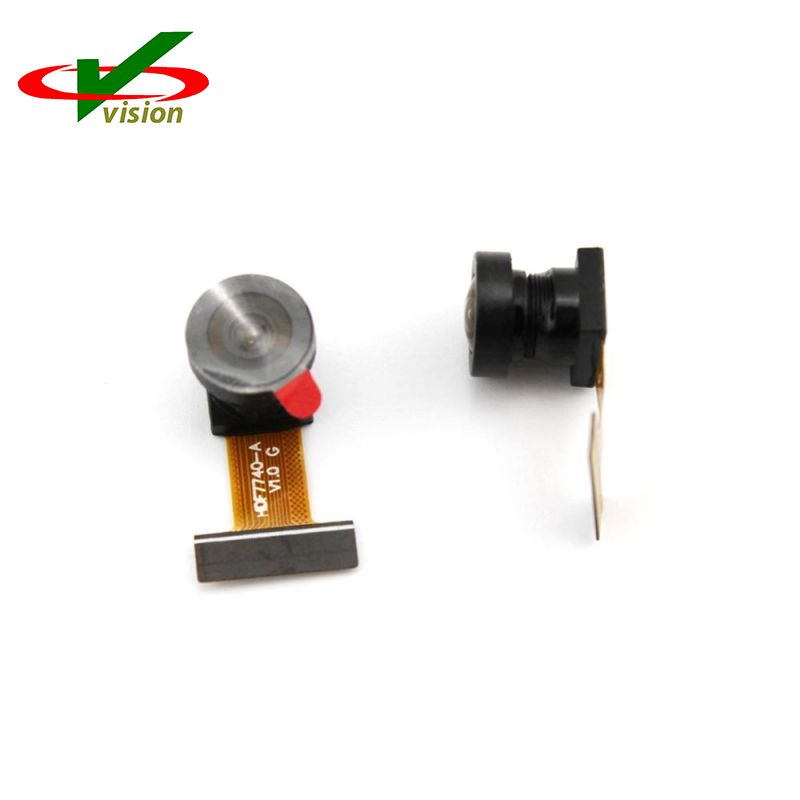

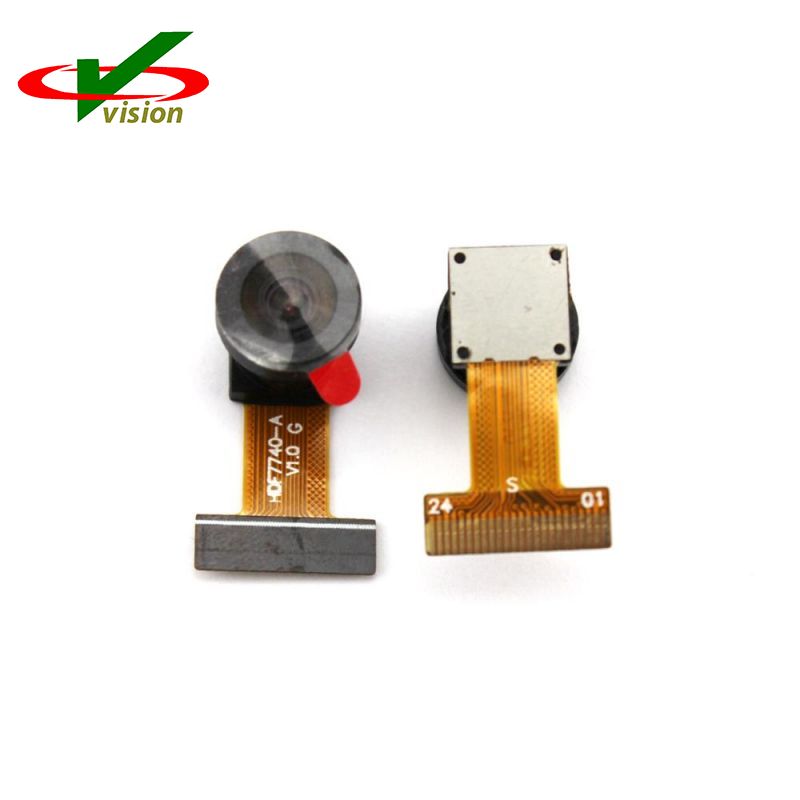

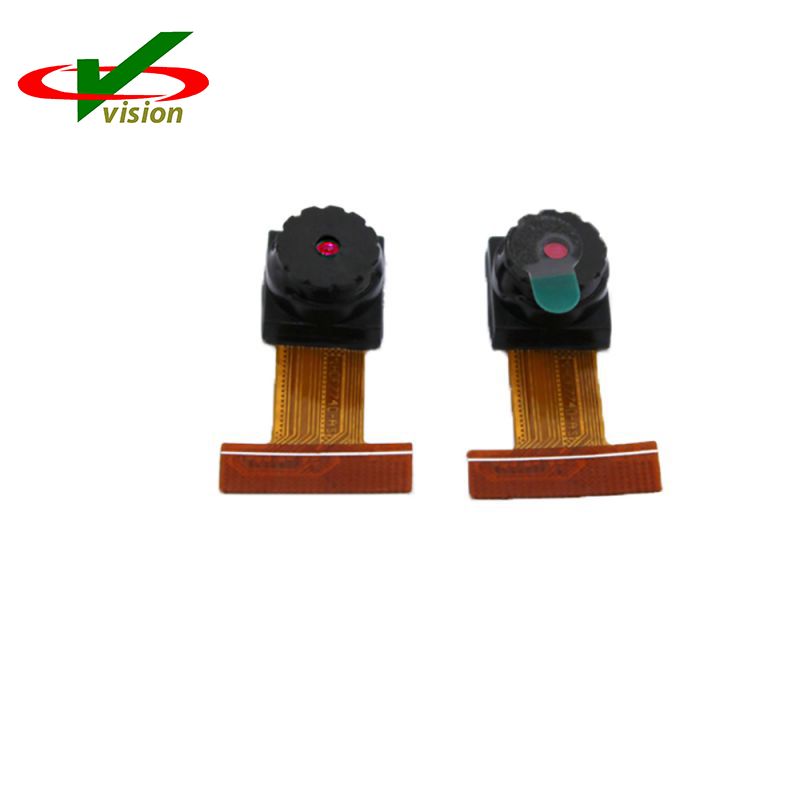

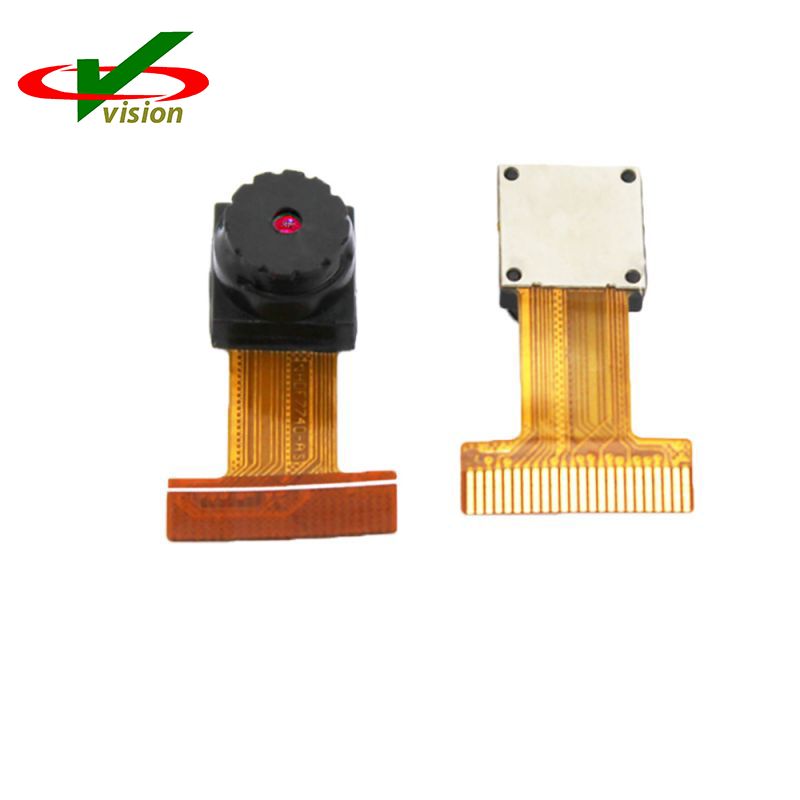

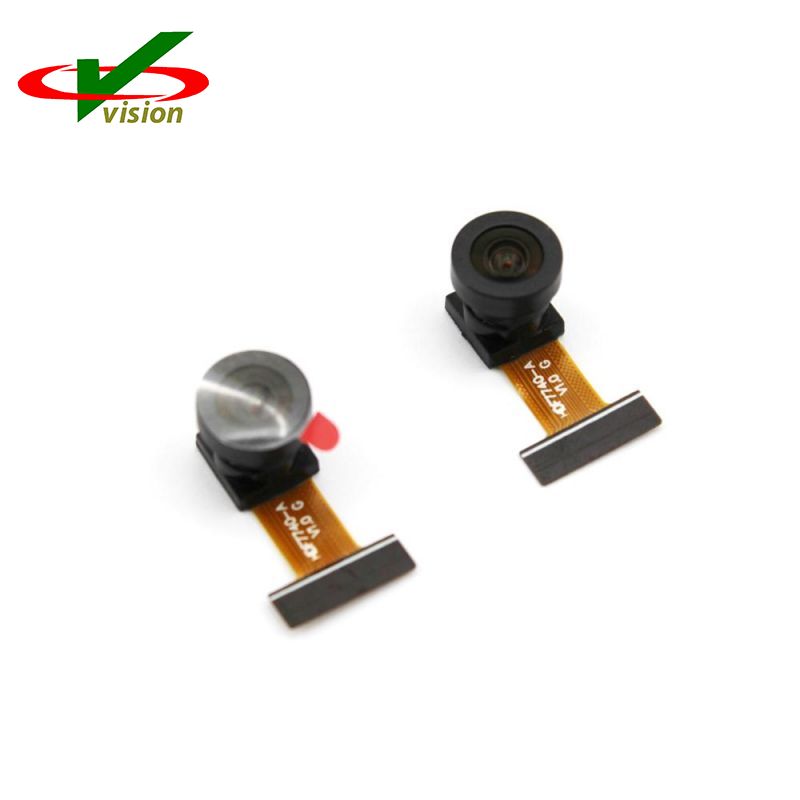

Il sensore del modulo telecamera Small CMOS VGA OV7740 è un sensore di immagine CMOS VGA a basso consumo e alta sensibilità che offre tutte le funzionalità di una telecamera VGA a chip singolo con un ingombro ridotto.
Il modulo fotocamera Small CMOS VGA OV7740 può funzionare a 60 fotogrammi al secondo (fps) in risoluzione VGA e 120 fps in risoluzione QVGA con controllo completo da parte dell'utente sulla qualità dell'immagine, formattazione e trasferimento dei dati in uscita.
Il piccolo modulo fotocamera CMOS VGA OV7740 supporta una porta parallela video digitale e fornisce immagini RAW RGB a 8 bit/10 bit full-frame, sottocampionate, con finestra o in scala e YUV a 8 bit.
1. supporto per i formati di output: RAW RGB e YUV
2. supporto per le dimensioni dell'immagine: VGA, QVGA, CIF e qualsiasi dimensione più piccola
3. supporto per la cancellazione del sole nero
4. supporto per la sincronizzazione dei frame interni ed esterni
5. interfaccia seriale SCCB standard
6. interfaccia di uscita parallela della porta video digitale (DVP).
7. memoria incorporata programmabile una tantum (OTP).
8. Regolatore da 1,5 V integrato con anello ad aggancio di fase (PLL) su chip per il core
Dimensione matrice: 656 x 488
Alimentazione elettrica:
nucleo: 1,5 V CC ± 5%
analogico: 3,3 V ± 5%
I/O: 1,7 ~ 3,47 V
Intervallo di temperatura:in funzione: da -30° C a 70°C
Immagine stabile: da 0° C a 50° C
Formato di output: – Dati RGB grezzi a 8/10 bit – YUV a 8 bit
Dimensione lente: 1/5"
Frequenza dell'orologio in ingresso: 6 ~ 27 MHz
Velocità massima di trasferimento immagine:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
sensibilità: 6800 mV/(Lux-sec)
Intervallo di esposizione massimo: 502 x tROW
Dimensione pixel: 4,2 μm x 4,2 μm
Area immagine: 2755,2 μm x 2049,6 μm
Dimensioni imballo: 4185μmx4345μm
Luogo d'origine | Guangdong, Cina (continente) | |||
Sensore d'immagine | CMOS | |||
Pixel | 0,3 MP~48 MP | |||
Applicazione | Riconoscimento facciale, biometria, rilevamento di corpi viventi, visione artificiale AI, veicoli, UAV, terminale self-service, trasmissione di immagini, scansione di codici a barre, rilevamento a infrarossi, casa intelligente, monitoraggio della sicurezza, telecamera di movimento, industria e altri campi | |||
Modello del sensore | DVP, MIPI, CSI, USB, USB 2.0, SUB3.0 | |||
Caratteristica | Messa a fuoco automatica, Illuminazione scarsa, Esposizione globale, Starlight, Super Starlight Ampio HDR dinamico, JPEG, YUV |
