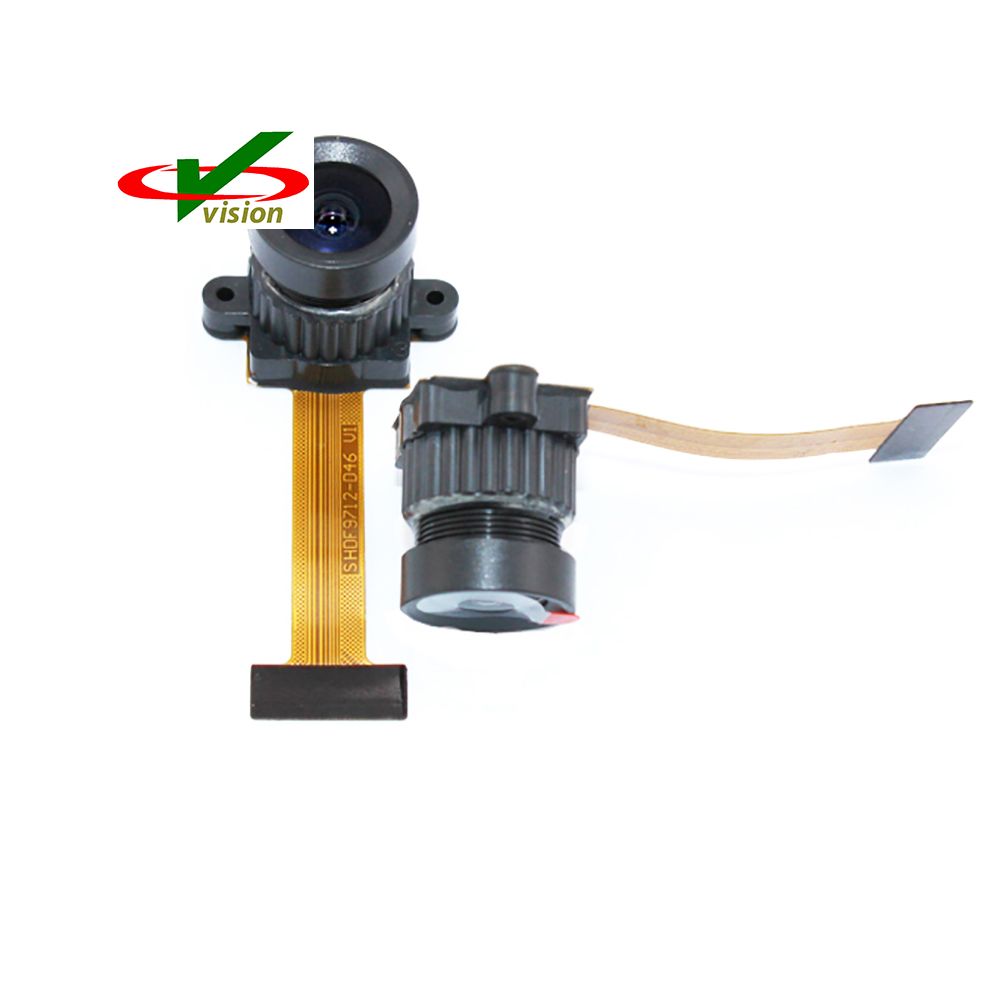

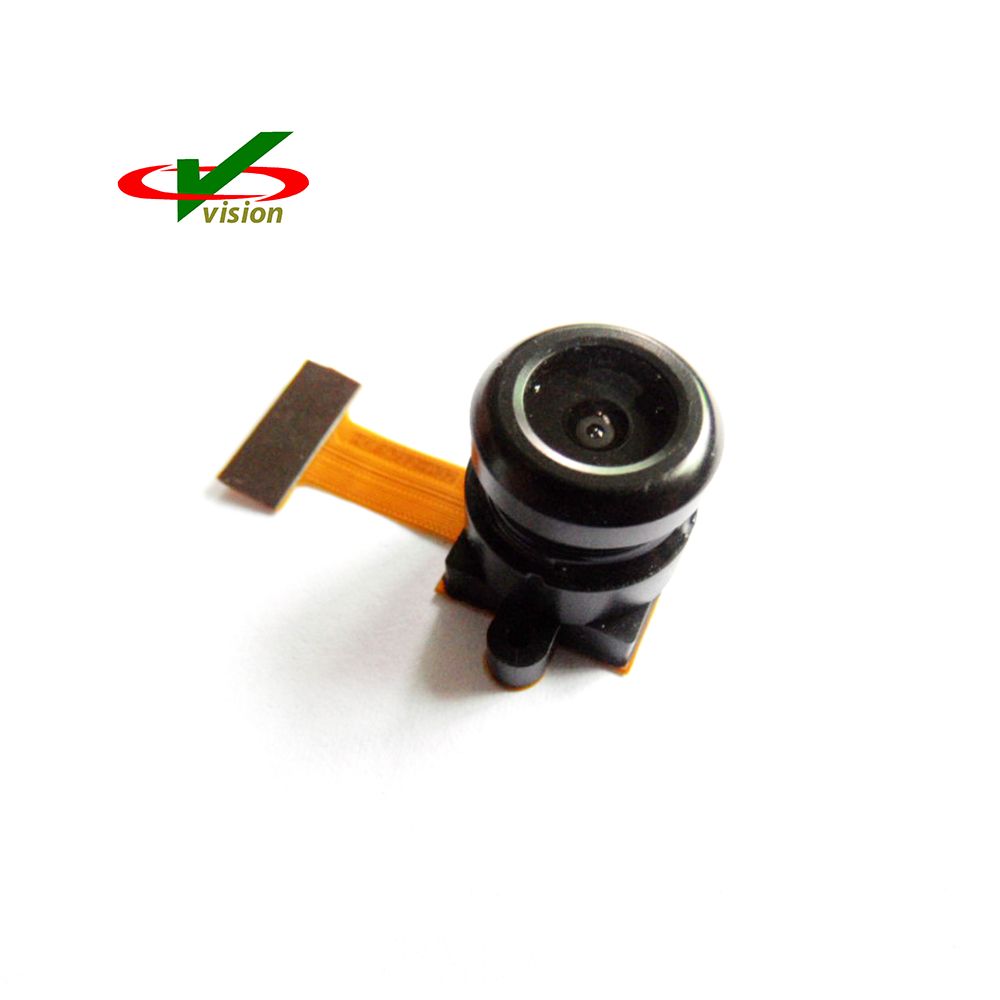

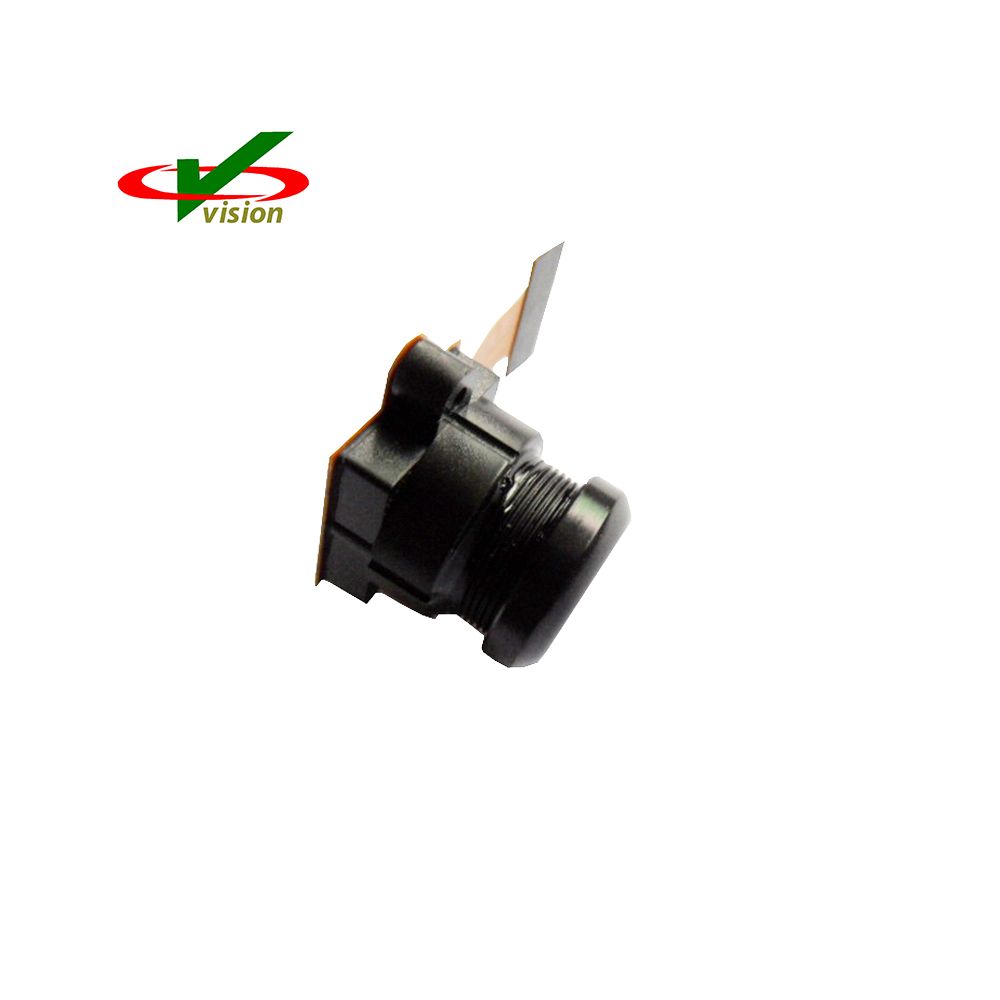

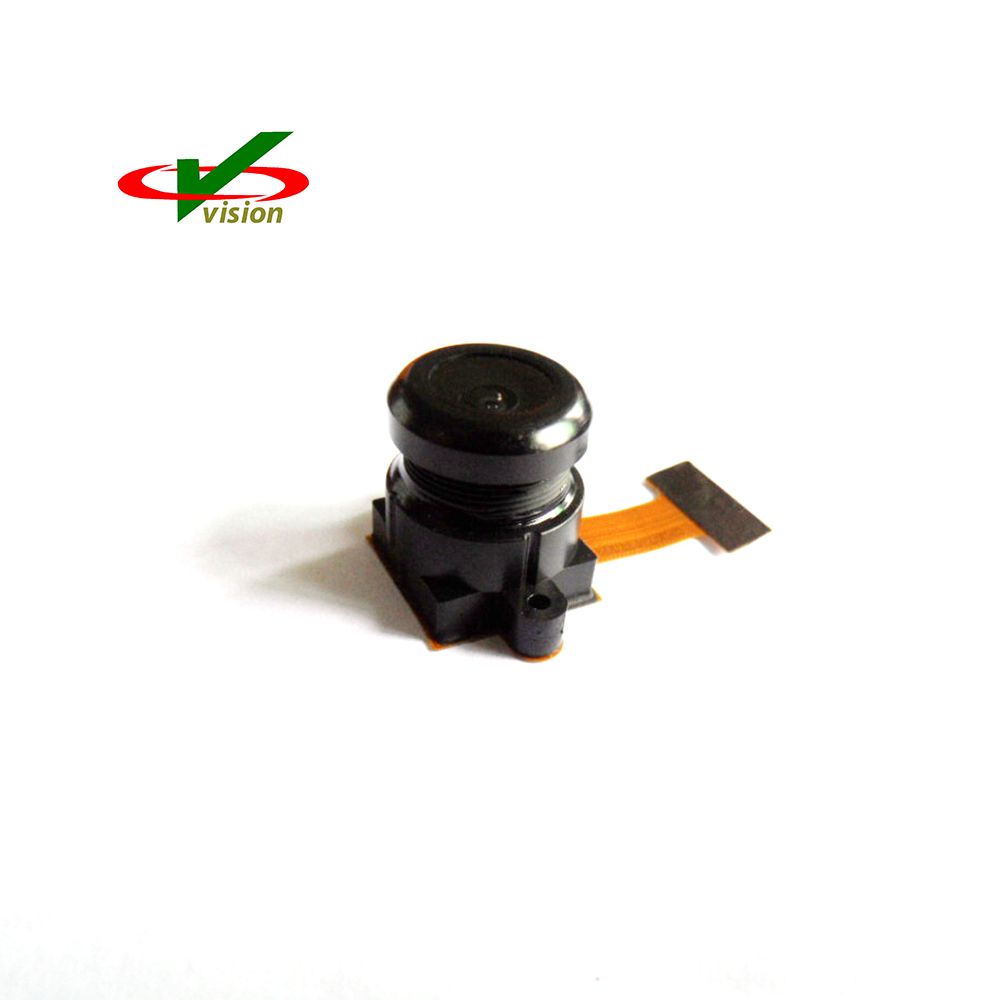

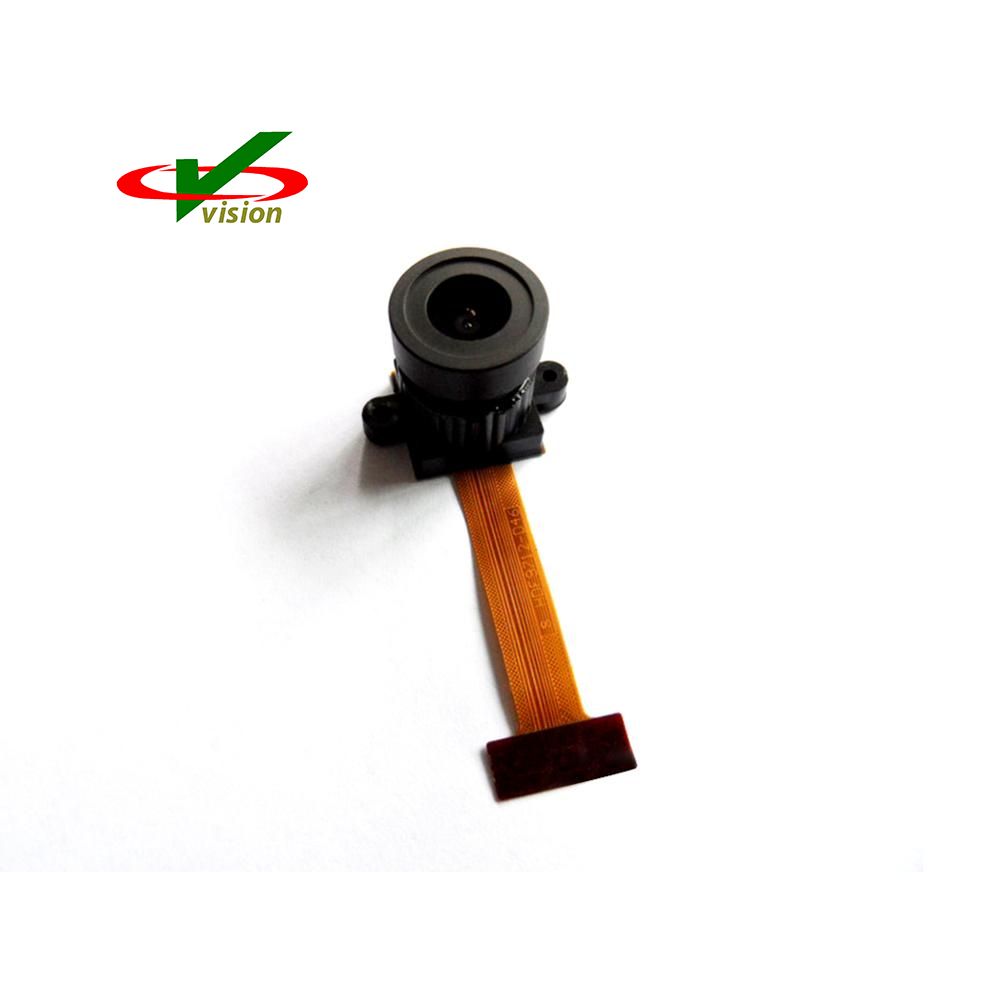

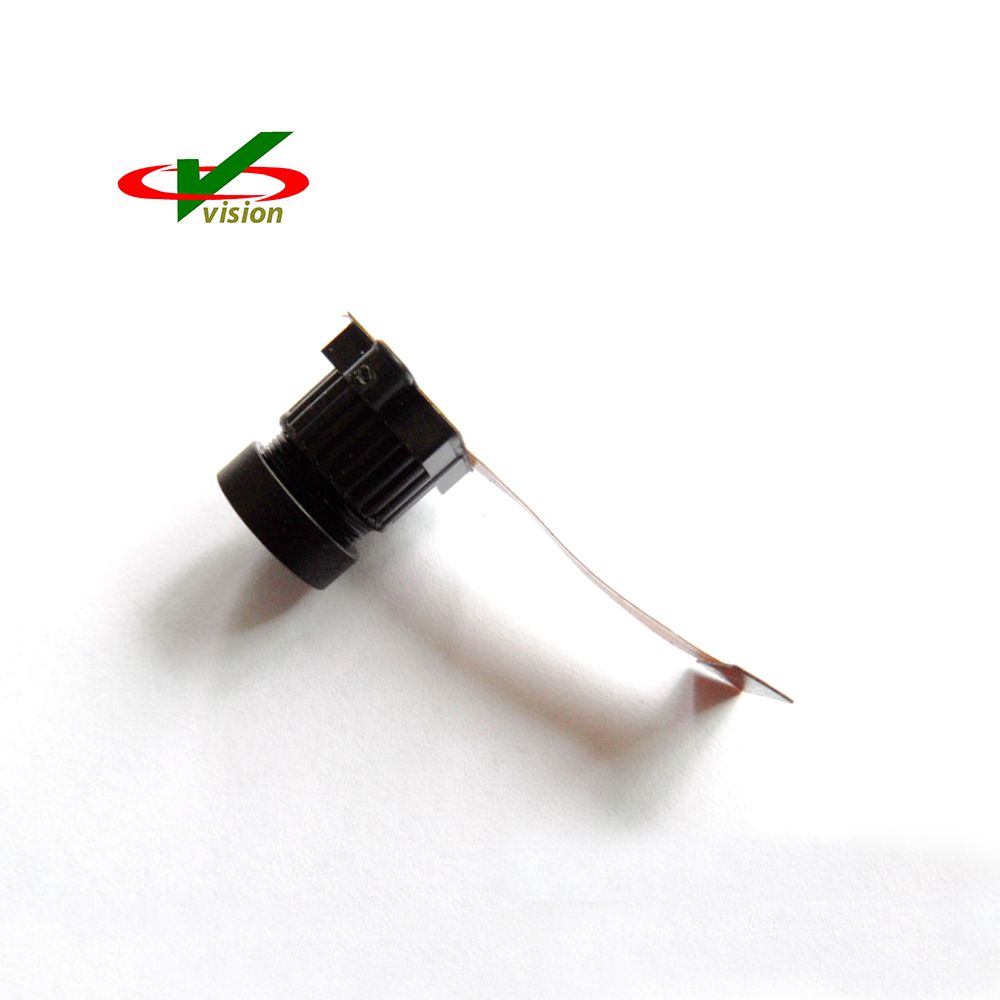

La fotocamera con modulo CMOS OV9732 da 720p di OMNIVISION è un sensore per fotocamera a basso consumo e ultracompatto che porta video ad alta definizione (HD) da 720p ai principali sistemi di sicurezza e alle telecamere wireless per la casa intelligente alimentate a batteria. Rispetto alla generazione precedente OV9712, OV9732 è più piccolo del 35% e offre prestazioni dei pixel notevolmente migliorate.
■Supporto per le dimensioni delle immagini: dimensione intera (1280x720), VGA (640x480), binning 2x2RGB (640x360)
■Supporto per formati di output: output RAW a 10 bit con MIPI a 1 corsia e DVP
■ Anello ad aggancio di fase (PLL) su chip
■Controlli programmabili per frame rate, specchio e capovolgimento, guadagno/esposizione e finestre
■Supporto per il sottocampionamento orizzontale e verticale
■Funzione modalità di risparmio energetico (LPM).
■Capacità di mantenere i valori del registro allo spegnimento del software
■Interfaccia SCCB standard
■Configurabilità GPIO a tre stati e polarità programmabile
■FSIN
■Controllo della qualità dell'immagine: correzione dei pixel difettosi (DPC) e calibrazione automatica del livello del nero (ABLC)
1. Dimensioni dell'array attivo: 1280x720
2. Alimentazione:
analogico: 3,1 ~ 3,45 V (3,3 V normale)
nucleo: 1,7 ~ 1,9 V (1,8 V normale)
I/O: 1,7~1,9 V (1,8 V normale)
3. Intervallo di temperatura:
funzionamento: temperatura di giunzione da -30 ℃ a 85 ℃
immagine stabile: temperatura di giunzione da 0 ℃ a 50 ℃
4. Formati di output: RGB RAW a 10 bit
5. Dimensioni lente: 1/4"
6. Frequenza del clock in ingresso: 6~27 MHz
7. Velocità massima di trasferimento immagine: 30 fps a piena risoluzione
8. Tapparella: tapparella
9. Dimensione pixel: 3μm x 3μm
10 Area immagine: 3888μm x 2208μm
